/ 國產PLC—Haiwell（海為）PLC實現點陣鍵盤介紹

國產PLC—Haiwell（海為）PLC實現點陣鍵盤介紹

2012-10-08 14:53:19 haiwell 680

發布人：廈門海為科技有限公司

在工控行業中，有時候會碰到因為可編程控制器（PLC）輸入點的不夠，而導致需要更換設備，浪費資源。對此，當實時性不需要那么高時，我們可以編寫一個鍵盤的掃描程序來擴展輸入的點數。因為掃描的方式是循環掃描，所以在實時性方面會有一定的欠缺。

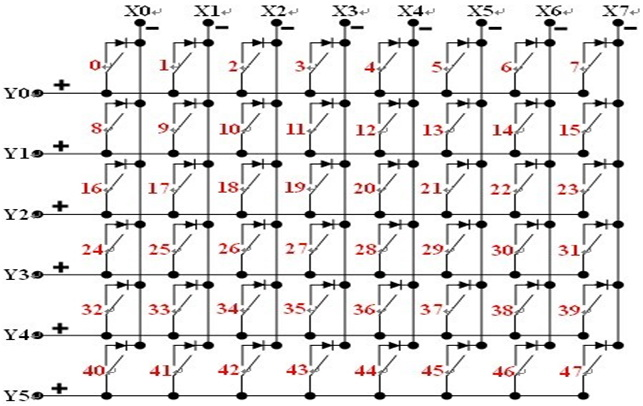

下面是用海為PLC編程軟件編寫的8乘6的48鍵掃描程序。需要用到8個輸入點，6個輸出點，硬件連接如下圖所示：


注：當要求實現組合按鍵時上圖的二極管必須加，反之二極管可加可不加。

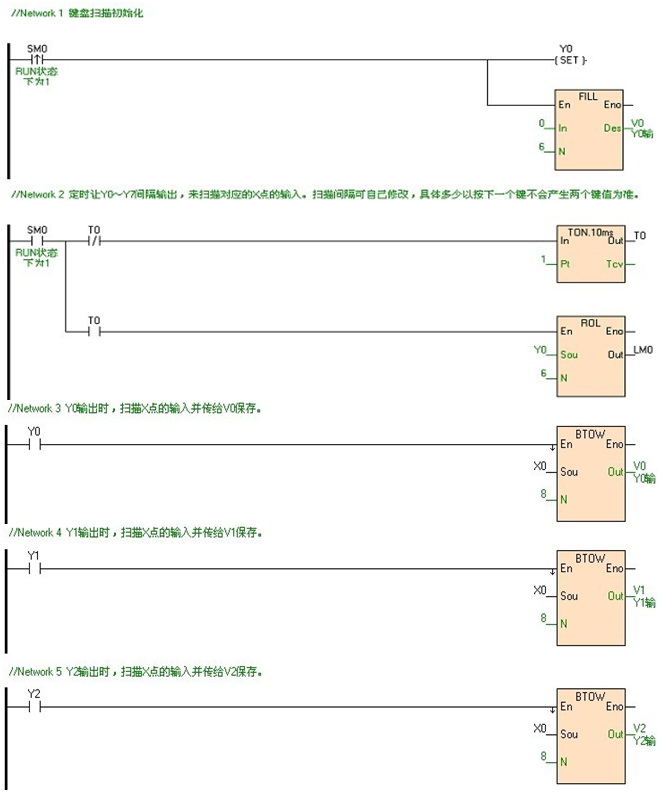

掃描的點是令Y0~Y5循環輸出，當有按鈕按下時，就會做出相應的動作，例如：當按鈕鍵0按下時，則X0接通，當程序掃描到Y(jié)0時，X0與Y0形成一個回路，表示按鍵“0”按下。程序如下圖所示：



結論：鍵盤是以循環掃描的方式來進行輸入，而掃描的時間越短則實時性越好。但是當掃描時間過短時會因Y0~Y5輸出結束時，X0仍未接通導致無法產生輸出信號。或者當Y0輸出結束，Y1也輸出結束時，X0仍未斷開，導致誤判斷。

經過型號SW-S32ZS220T測試可知每次循環掃描的時間T0不得低于20ms。建議可將濾波時間設得短一點，則可以縮短每次循環掃描的時間T0，例如：本例中將濾波時間設為0.8ms，則每次循環掃描的時間T0可以設到最短10ms。
