國產PLC—Haiwell（海為）PLC在順序控制上的應用

2014-01-04 13:47:13 haiwell 983

作者：海為用戶姜工

摘要：

本文介紹了海為PLC在我公司某項目中順序控制的應用情況。現場運行情況表明：在企業工藝流程的順序控制方面，海為PLC已具備相當?shù)某休d能力，同等條件下，可媲美進口PLC的性能，在現今市場競爭激烈的情況下，既可以幫助企業節約成本，又方便現場的使用。

引言：

PLC發展起步于美國，1968年，美國GM公司首先提出了可編程序控制器的概念，之后該技術不斷升級，發展迅猛，在美國的幫助下，日系PLC也逐漸在世界的自動化控制行業爭取了一席之地。國產PLC起步也比較早，但由于國際關系和技術封閉等原因，國產PLC尚未在國際舞臺上有濃墨重彩的表現。本次我公司項目所使用的PLC是經過用戶推薦，恰逢廈門海為科技有限公司舉辦的“0元購機”活動，因此我公司報著嘗試的態度在項目中的一部分采用了海為PLC。

工藝流程：

此次項目包含了整個原料藥精加工的過程，主要包括：原料進倉、雷蒙磨破碎，干燥以及出料精加工的四個部分，其中原料藥進倉部分的順序控制使用了海為PLC。該部分主要流程為：原料藥經溜槽通過斗提機提升至絞籠，絞籠整理后輸出料到埋刮板給料機，為#1、#2、#3籽料倉給料。本套流程中包含了板閥的開閉、料倉物位反饋及各輸料設備的聯鎖啟停。

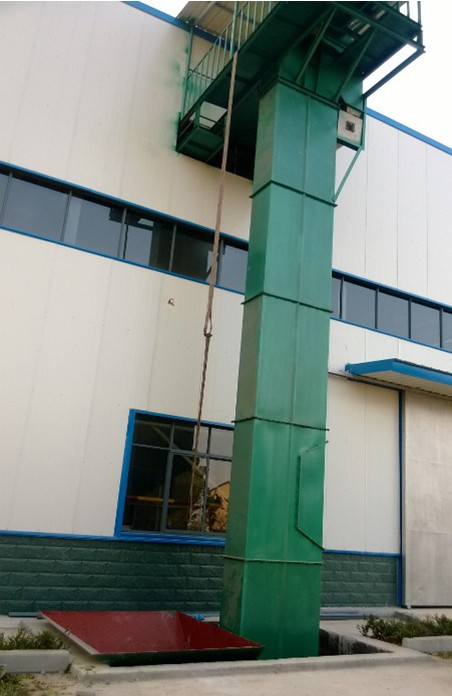

圖1 進料溜槽、斗提式提升機、絞籠及埋刮板給料機

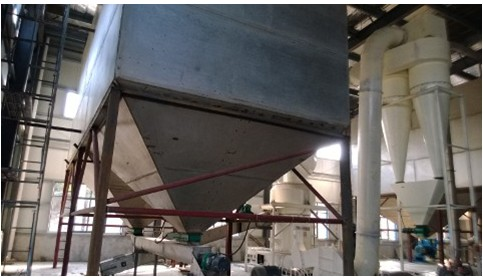

圖2 料倉

項目配置：

1，PLC：海為主機S32S2R，開關量拓展模塊H24XDR2，模擬量拓展模塊S04XA；

2，人機界面：步科MT4510T；

3，變頻器：三晶8000B系列7.5kW變頻器；

4，ABB開關電源；

5，P+F物位傳感器以及正泰、歐姆龍、施耐德原件一批。

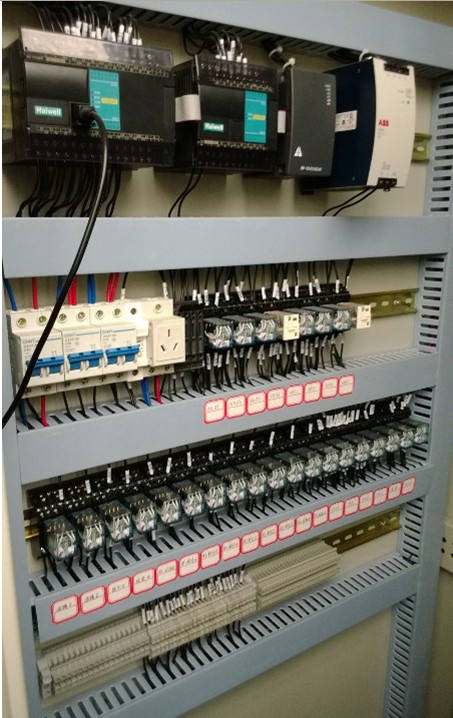

圖3 控制柜

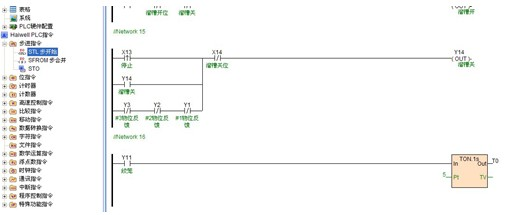

圖4 程序附圖

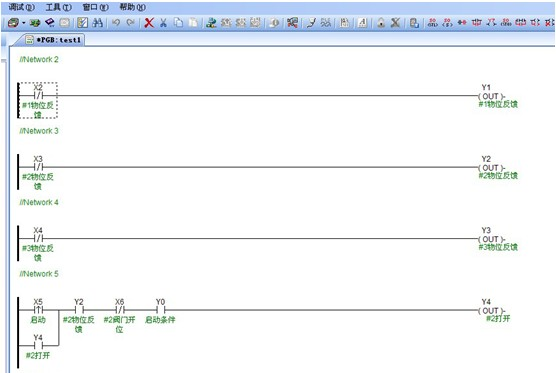

圖5 程序附圖

使用體驗：

1，編程軟件類似于三菱，不過優勢在于既小又實用；

2，編程軟件與模擬調試很自然的融合在了一起，非常方便；

3，編程結構很好，一目了然，很容易就可以發現問題所在。

建議：

1，編程軟件加入橫線、豎線功能，無論編程還是修改，都很方便；

2，插入原件后，頁面自動將插入原件的網絡跳到頂端，應該是軟件開發人員設計的程序，但是感覺很不習慣；

3，將編程軟件使用說明裝訂成冊，隨PLC一起發到用戶手中，給人的感覺會很不一樣。

接觸新事物都要有一個過程，剛接觸海為編程軟件的時候，總是把它與西門子編程軟件相比較，但經過了一段時間的適應，很快便掌握了海為編程軟件的使用方法，非常便于操作和理解，而且軟件內的“幫助”功能也十分全面。目前該工程尚未完工，具體的穩定性等硬性指標需要等到投產之后用時間來證明。總之，本次試用海為PLC的體驗非常好，希望海為公司越做越大，越做越強，推出更多的優質產品，早日成為PLC行業的排頭兵。
